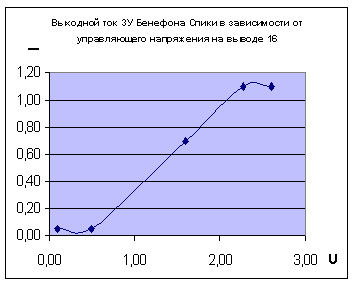

Оригинальныый бенефоновский зарядник для Спики оказался источником тока с выходным напряжением холостого хода 7.2 В и максимальным током заряда 1.1 А. Его ВАХ приведена на картинке. Руки дойдут, и схемку сделаю и выложу.
В ходе заряда Спика периодически отключает зарядник и контролирует напряжение и температуру батареи. Если температура доползает до 40 градусов, Спика отключает заряд. Напряжение заряженного аккумулятора - 6 В.
В аккумуляторе Спики вертикально лежит 4 элемента длиной 68 и диаметром 10 мм. Кроме того, к крайнему аккуму приклеен датчик температуры и на обратной стороне платы с золотыми контактами собрана схема его питания с парой транзисторов, резисторов и кондеров.
|
|
|
