Если посадить ногу 15 на землю, то при поднятии трубы :) Беня думает, что у него гарнитура, и передает звук на разъем. Ура, господа! Ну не покупать же сие изделие аж за 35 баков?!! Примечание: микрофон должен подключаться электретный, либо внешний источник звука - через кондер. Иначе - см. выше - труба отключится.

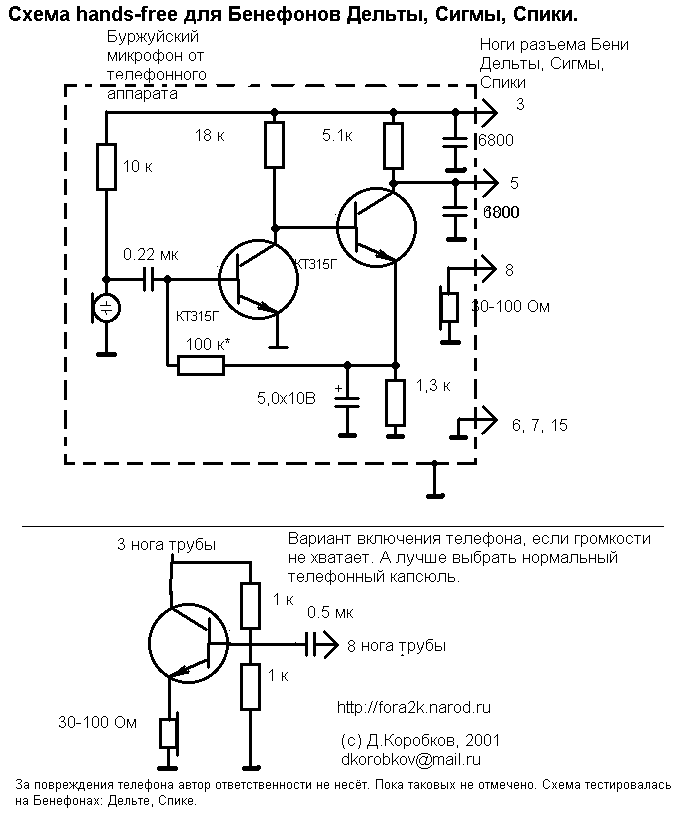

Схема получилась довольно простой (огромное спасибо Владимиру Тимофеевичу Полякову ака RA3AAE за его наигениальнейшие схемы!!!). Питание берется от аккумулятора трубы. Микрофон - электретный, как наиболее доступный. Труба хочет 0 дБ = 0.775 В на вход и столько же отдает с выхода.
ОЧЕНЬ ВАЖНО хорошо экранировать всю схему и все провода! Из-за ВЧ наводок микрофон с усилителем напрочь выходят из режима и уходят в ноль. Это я узнал только осциллографом.
Настройка усилителя заключается в подборе резистора 100к*, чтобы на выходе было чуть больше половины напряжения питания. Коэффициент усиления этого усилителя - около 500-1000. Чувствительность с тем электретом, который у меня был - 30-50 см.
В случае применения плохого телефона (в смысле наушника) можно подключить его к выходу через эмиттерный повторитель, как показано внизу схемы. Я не пробовал, у кого не получится - пишите, подумаем.
Во всех внешних девайсах, подключаемых к Бенефонам, в цепи ноги 3 стоит ма-а-аленький предохранитель. Предохранитель чуть побольше стоит в той же цепи внутри самой трубы. Старайтесь не спалить его. А лучше всего запитать схему через 10-омный резистор на 0.125 Вт, который и сработает предохранителем при необходимости, да и ток к.з. ограничит.
Беня - ГЕНИАЛЕН! Результаты извращений с разъемом показали, что при входящем звонке Беня позволяет как поднимать, так и ОПУСКАТЬ! трубку подключением и отключением нагрузки меньше 100 Ом к ноге 8 (если нога 15 на земле) - подключил, труба снялась, отключил - положилась.
Еще замечания по алгоритму работы (Delta): если у Бени Дельты на ноге 8 присутствует нагрузка 100 Ом, то при снятии трубки нажатием молнии сигнал автоматически переходит на хэндсфри. Если нагрузки нет, то сигнал переводится на хэндсфри и обратно нажатием кнопки Hf. (При этом его надо снимать через кондер). Сигнал от электретного микрофона легко усиливается.
Если Беня - в режиме NMT-пагера, то трубка вешается путем кратковременного подключения и отключения нагрузки 47, например, Ом к ноге 8.
|
|
|
