Итак,
Моторола ТТ/Профиль и тому подобные: кладём клавиатурой вниз на стол низом к себе и снимаем нижнюю крышечку. Нумеруем слева направо.


1	2	3	4	5	6	7	8
Земля питания	Плюс 8.5В (от автоЗУ)	Вход данных	Компл. данные	Выход данных	Земля аудио	Выход аудио	Вход аудио

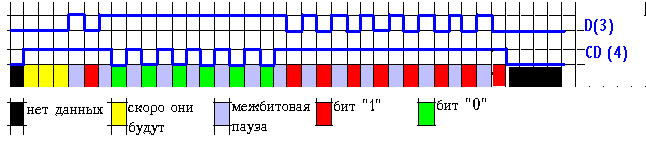

Нас интересуют ноги 3, 4 и 5. Через ногу 5 в трубу подаются команды, про это пока почти ничего неизвестно. Ноги 3 и 4 работают так:

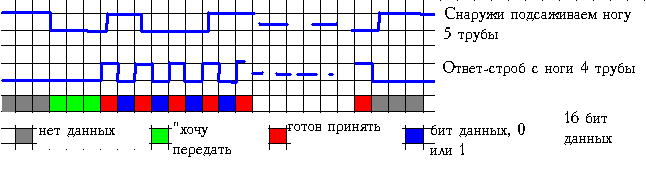

Видимо, ввод данных работает примерно так же (частично проверено):

Данные передаются словами по 16 бит.

Здесь лежит сишный исходник и прога цифрового ТТЛ осциллографа примерно на 50 кГц, берущего сигналы с LPT1. А здесь - прога, берущая и показывающая данные, которые нам любезно сообщает лежащая на столе труба.

Выяснилось, что залоченный форой профиль 300 не говорит почти ничего. Даже не сообщает, какая клавиша нажата (при нажатии ЛЮБОЙ сообщает одно и то же). А вот ТТ250 и УльтраКлассик весьма и весьма болтливы - сообщают даже о включении и выключении светодиода!

Вот тут народ подсказывает :) - не "залоченный", а любой профиль и, видимо, любая труба серии "е". А жаль :(

Прошу присылать результаты своих экспериментов, коли таковые будут.
