С детства люблю ковыряться в железе :)
То, что тут лежит, по возможности проверено. Если у кого есть дополнения, не стесняйтесь присылать, вам три клика мышой, а всем приятно! :)

Итак,
Моторола ТТ/Профиль и тому подобные: кладём клавиатурой вниз на стол и снимаем нижнюю крышечку. Нумеруем слева направо.


1	2	3	4	5	6	7	8
Земля питания	Плюс 8.5В (от автоЗУ)	Вход данных	Компл. данные	Выход данных	Земля аудио	Выход аудио	Вход аудио

Нога 8 также позволяет трубе определить тип подключаемого внешнего устройства. Если закорачивать её на землю (нога 6), то труба будет поочерёдно включаться и выключаться. Автомобильное ЗУ подаёт туда 2.4 вольта.

Про ноги с данными будет написано позже, после исследования :)

К сожалению, аудио просто так не работает, трубе надо что-то сказать, чтобы она выдала туда аудио (через тестмоде получается, но и только-то), поэтому хэндс-фри просто так не делается :(   .

На Профиле есть ещё разъём под 2.5мм аудиоразъём. Чтобы использовать его, надо на 1 мм укоротить продающийся в магазинах 2.5 мм стерео штырь и подпилить металлический корпус на тот же миллиметр.

Разводка: корпус - ессно, корпус; центральный (крайний, кончик) вывод - микрофон 0.7 вольт; средний - телефон (аудио выход) Rвых < 50 Ом. При вставленном штыре звуковой канал трубы выключается, труба автоматически включает режим Any key answer ON (при раскрытии стартака ответа не происходит). При звонке синхронно с включением подсветки клавиатуры на микрофонном входе появляется положительное напряжение +2.5В. Способа заставить трубу "снять трубку" подачей сигналов на этот разъём пока не найдено.

У ТТ есть замечательный разъём для ЗУ малого тока - дырка внизу. В эту дырку прекрасно влезает разъём питания диаметром 2.5 мм, только его корпус надо подпилить на миллиметр (победим проклятую моторолу, требующую от придурочных буржуйских юзеров не пихать что попало в свои продукты! Именно так протачивали разъёмы на токарном станке УльтраСтары, когда делали партию ЗУ для Форы лет 5 назад). Туда прекрасно подаётся +12 вольт - например, автомобильное ЗУ для нищих:) . Не забудьте только на всякий случай поставить 142ЕН8Б или 7812, чтобы не спалить трубу, если в вашем горбатом "Запоре" полетит реле-регулятор! (Сказанное справедливо и для других машин - там есть импульсные помехи и пр.)

Попытки сделать мало-мальски приличный разъём, чтобы втыкать в задницу ТТ и Профилю, привели к логичному результату. Разъём-то я сделал, но, посмотрев на этого всё время вываливающегося крокодила, пригодного только для работы с вводом-выводом, пошёл в магазин и купил автомобильное ЗУ производства Saturn за 350 рублей. Его разъём удовлетворил меня на 100%.

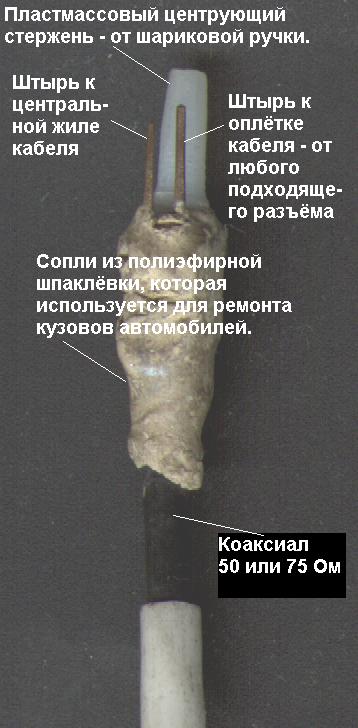

В антенну ТТ и Профиля можно воткнуть такое вот чудо (подробнее об этом - в разделе о слабом сигнале и дальнем приёме):

(to be continued)

СтарТАК:
(пока не готово)
