Когда я писал про самодельную сушилку для обуви, мне, понятное дело,
захотелось выложить фотографию оного чуда. Но когда я заказал напечатать "все получившиеся"
на пленке фотки, тупые операторы не поняли всю гениальность сего девайса и оставили его
ненапечатанным. Второй раз к ним идти не ххотелось. Тогда я задумался на тему сделать слайд-модуль
для моего сканера Umax Astra 4700. Ну не покупать же его за полтинник баков, в самом деле!
Самый очевидный способ: положить пленку на стекло и посветить сверху лампой через белую бумагу для равномерности -
ничего не дал. Не удалось подобрать нужную яркость и прочее. Хотя, теоретически это, наверное, возможно.
Попытка загнать драйвер сканера в режим сканирования пленки привела к тому, что он отклюкал лампу (это хорошо)
и кричал, что ему не спозиционироваться (это плохо). Наверное, на родном слайд-модуле есть какая-то калибровочная
шкала... Ну да хрен с ней.
Поиск по инету дал описание констркуции из двух зеркал. Ее-то я и решил сделать. Но все оказалось несколько не так,
как было описано. В общем, для прикола выкладываю, как было дело.
Понадобится:
- два зеркала примерно 60*60 мм (возможны отклонения в любую сторону, влияющие на результат);
- коробка от 5-дюймового сидюка;
- клей для пластиков и стекла (лучше цианакриловый - секундный);
- ножовка по металлу, или лобзик, или нож, в общем, что-то, чем можно резать коробку от сидюка.
В идеале, еще понадобится кусок стекла, но если коробка не поцарапана, сойдет и так. Хотя качество будет, конечно, хуже.
Берем крышку от сидюка и отрезаем у нее два уголка (прямоугольные треугольники со сторонами примерно 3 см). Это будет
мера 90 градусов, под которыми надо склеить зеркала. Приклеиваем к ним зеркала отражающей поверхностью внутрь, чтобы
получился домик. Когда высохнет, ставим этот домик на то, что осталось от крышки (так, чтобы зеркала смотрели вниз) и
приклеиваем за нижние ребра.

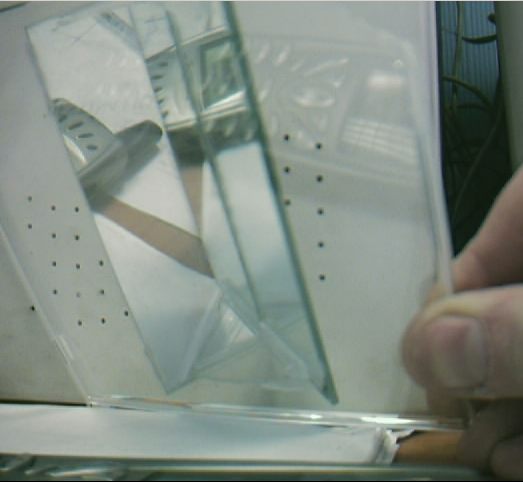

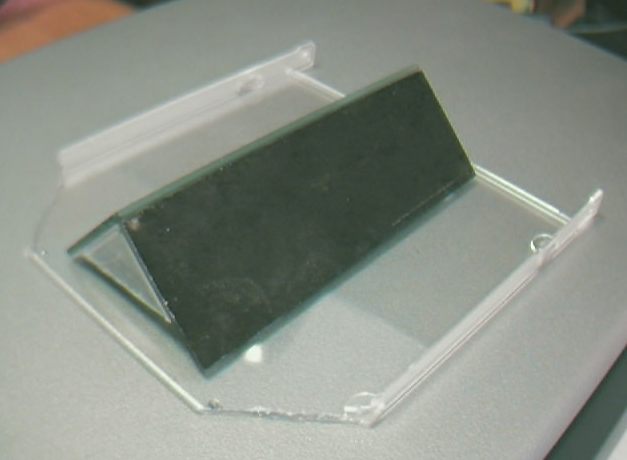

Получится примерно такая конструкция. Я пытался ее сфотографировать уебкамерой с разных ракурсов, но все равно получилось
не очень. (кликните для увеличения)
Главное - терпение. Дождитесь, пока клей высохнет, чтобы не обгадить стекло сканера :)))

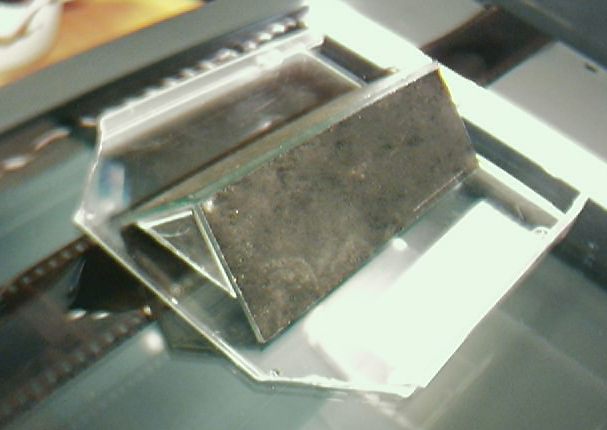

Кладем пленку эмульсией на сканер. Сверху ставим домик так, чтобы зеркала смотрели вниз, а пленка была смещена к его краю и
лежала параллельно стыку зеркал (см. картинки).

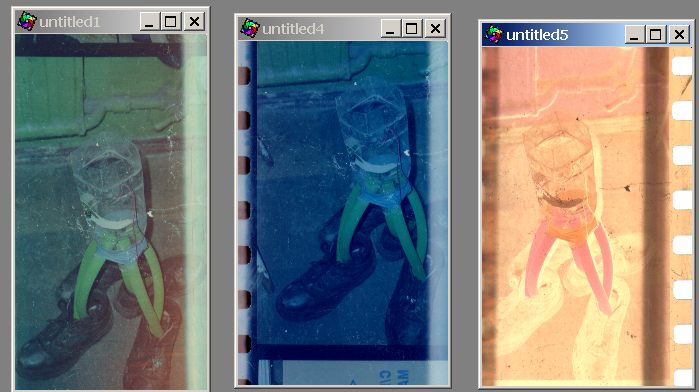

В результате получится примерно такой ужас, как на картинке справа.
Успехов!
