Иногда бывает, что надо подключить трубу (или трансивер) к ГТС. Например, чтобы использовать более дешевую (или бесплатную) связь между трубами для выхода в город. Для этого может служить девайс, называемый в народе роутером, хотя мне больше нравится название гейт. (Сравните функции и подумайте сами)
Как ни странно, это оказалось не просто, а очень просто. Проблема была в идее противоместной схемы, без которой труба начинает визжать, как свинья в деревне (звук, кстати, жуткий, при весе свиньи, а точнее, борова, более 250 кг).
Рассмотрим Профиль и Стартак (на них эта схема проверена, есть еще и DPC650e...). Они имеют разъем для подключения гарнитуры. Телефонный выход имеет амплитуду около 0.5В, микрофонный вход хочет около 10 мВ.
Для любителей Дельты: благодаря ее последним тарифным изыскам все это значительно дешевле сделать для нее, при менив Бенефон Дельта или что-нибудь еще дешевое. Тогда вы становитель счастливым обладателем анлима всего за 5 баксов, а никак не за 15 форовских. Я еще не пробовал - разъема у меня нет для Нокии 250 и некогда. Кто сделает - поделитесь опытом! А также см. тут.

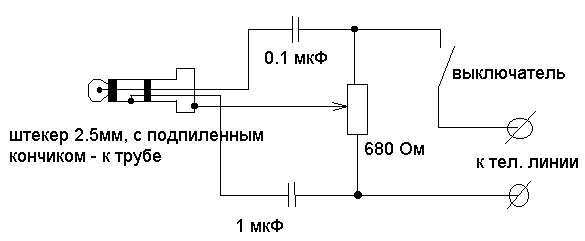

Для подключения к трубе используем 2.5 мм стерео аудиоштырь. Кончик - микрофонный вход, серединка - телефонный выход, масса понятно где. Далее включаем по схеме.
Это схема с ручным подключением. Автоматика изображена ниже. Схема кривая, но уж не обессудьте :)
Переменый резистор (применять подстроечный многооборотный) служит для достижения оптимального противоместного эффекта и уровней приема-передачи.
Можно добавить усилитель с коэффициентом около 2-3, чтобы было лучше слышно. Но не на всех АТС.
Логическим продолжением девайса, приведённого выше, является схема автоматического гейта (роутера). Данный гейт (роутер) позволяет использовать дешевый внутрисетевой трафик для звонков в город.
Кстати, это девайс можно использовать и для выхода в город через трансивер, например, на 432 МГц. Для этого его надо дополнить VOX'ом.
Для работы этого варианта гейта (схема) надо установить подключенную к нему трубу на AutoAnswer ON. При звонке на эту трубу она включается после нескольких звонков. Далее звонящий должен ввести 8-значный пароль (в исходнике сделан пароль 38634283 = dtmfgate на клаве телефона), подтверждаемый длинным гудком от гейта (при неправильном пароле выдаётся сигнал "три коротких гудка") и 7-значный городской номер. Номер не должен начинаться на 8 или 0, в противном случае набор не производится. После приема всех цифр гейт подключается к линии и начинается набор номера, что служит дополнительным признаком правильности приема всех цифр номера. Другим признаком лужит короткий гудок после каждой успешно принятой гейтом цифры. Такие меры предосторожности нужны из-за возможных помех в канале, сбивающих распознавание DTMF, и чтобы попасть туда, куда вы хотите попасть, а не в ментовку или еще куда-нибудь.
После набора номера можно использовать тональный набор для управления автоответчиком или другими ДТМФ-службами на другом конце.
Для отсоединения от линии по окончании разговора или сброса пароля при его неправильном наборе служит клавиша #. После отсоединения от линии можно сразу же набирать следующий городской номер.
В случае обрыва связи, а также в ходе разговора гейт освободит занимаемую телефонную линию через три минуты после последней DTMF посылки. Перед этим (за 30 секунд) он выдаст в линию три коротких гудка. Для продолжения разговора следует нажать любую DTMF клавишу, кроме #.
В гейте используется процессор ATMEL AT90S2313, прошиваемый этим кодом (hex - программа, eep - EEPROM). В любительских условиях для прошивки можно попытаться использовать этот программатор (я не пробовал, а пользовался софтом и схемой с www.atmel.com).

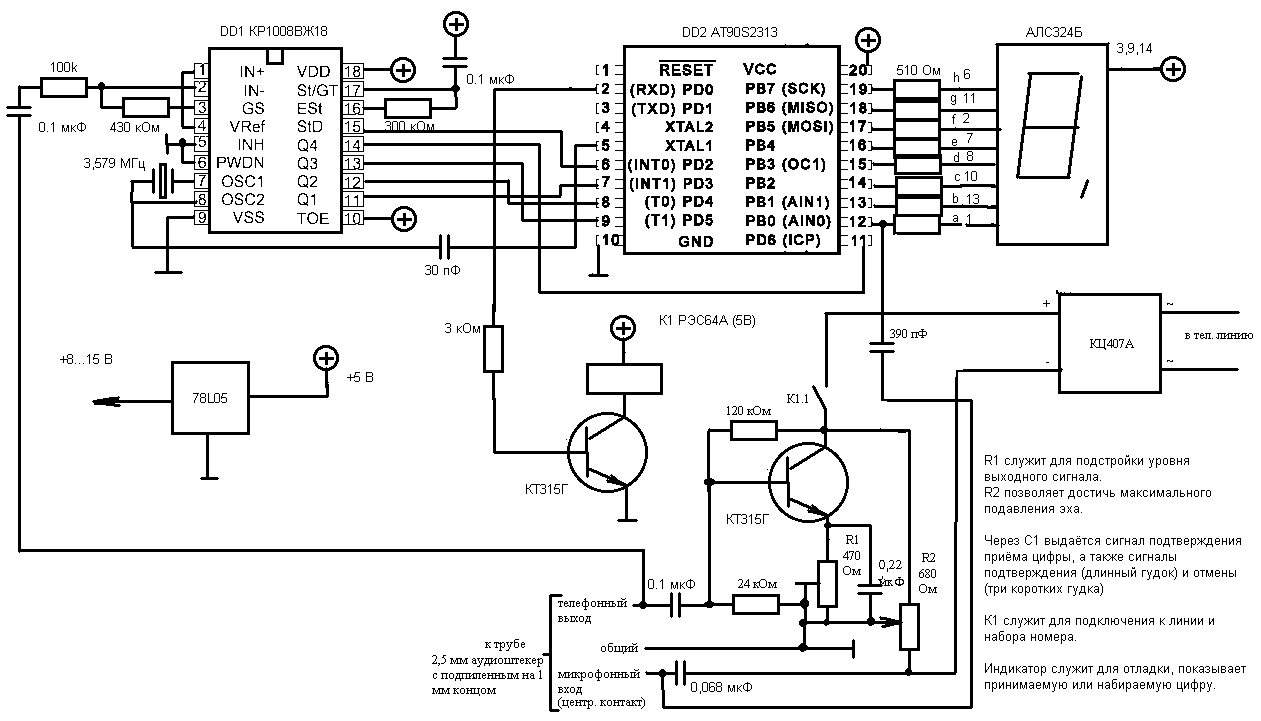

Тут кривая схема варианта гейта номер 2. Она не лезет на экран (1261*721), поэтому я ее сделал линком. Кстати, исправлены мелкие ошибки в схеме.
На сегодня отмечен глюк: при нажатии # в ходе набора номера гейт зависает на три минуты.
Результаты работы с гейтом номер 2 показали, что подавление местного эффекта в линии недостаточно для комфортного использования гейта. Соответственно предлагается улучшенный вариант номер 3.
У каждого (или почти у каждого) на антресолях валяется телефонный аппарат с дисковым номеронабирателем и трансформатором внутри. Он-то нас и интересует - пускай послужит на славу отечественному (или польскому - еще лучше!) производителю! Главное его достоинство - хорошо согласованная с волновым сопротивлением телефонной линии противоместная схема, причем она уже настроена под конкретный трансформатор, и никакого геморроя по настройке не предвидится (все же занятые люди!).

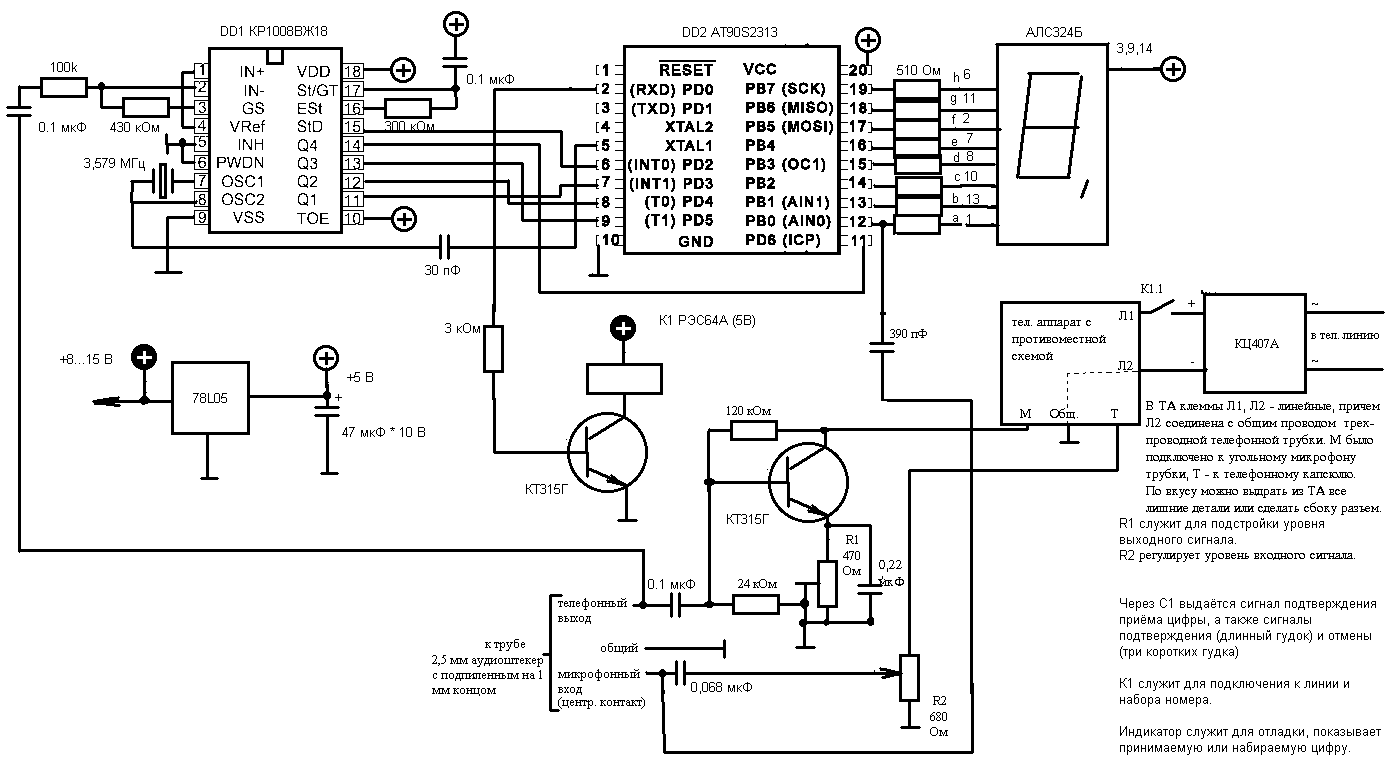

Переделываем предыдущую схему и получаем это (там обновленная схема)! Всего-то надо вывести из аппарата 4 провода, и золотой ключик в вашем кармане! (весом от 88 грамм - старфак до 280 грамм - телефак250, не очень много для настоящего золотого ключика).
Для большей помехоустойчивости можно добавить фильтры по питанию контроллера и релюхи, как это сделал smvl.newmail.ru в схеме 4.
Здесь лежат отзывы от самоделкиных с различными
граблями и ответами на них. Своего рода то ли ФАК, то ли РАК... (FrequentlyAskedQuestions
и RarelyAsked... соответственно :) ) А еще - схемы неплохих телефонных аппаратов

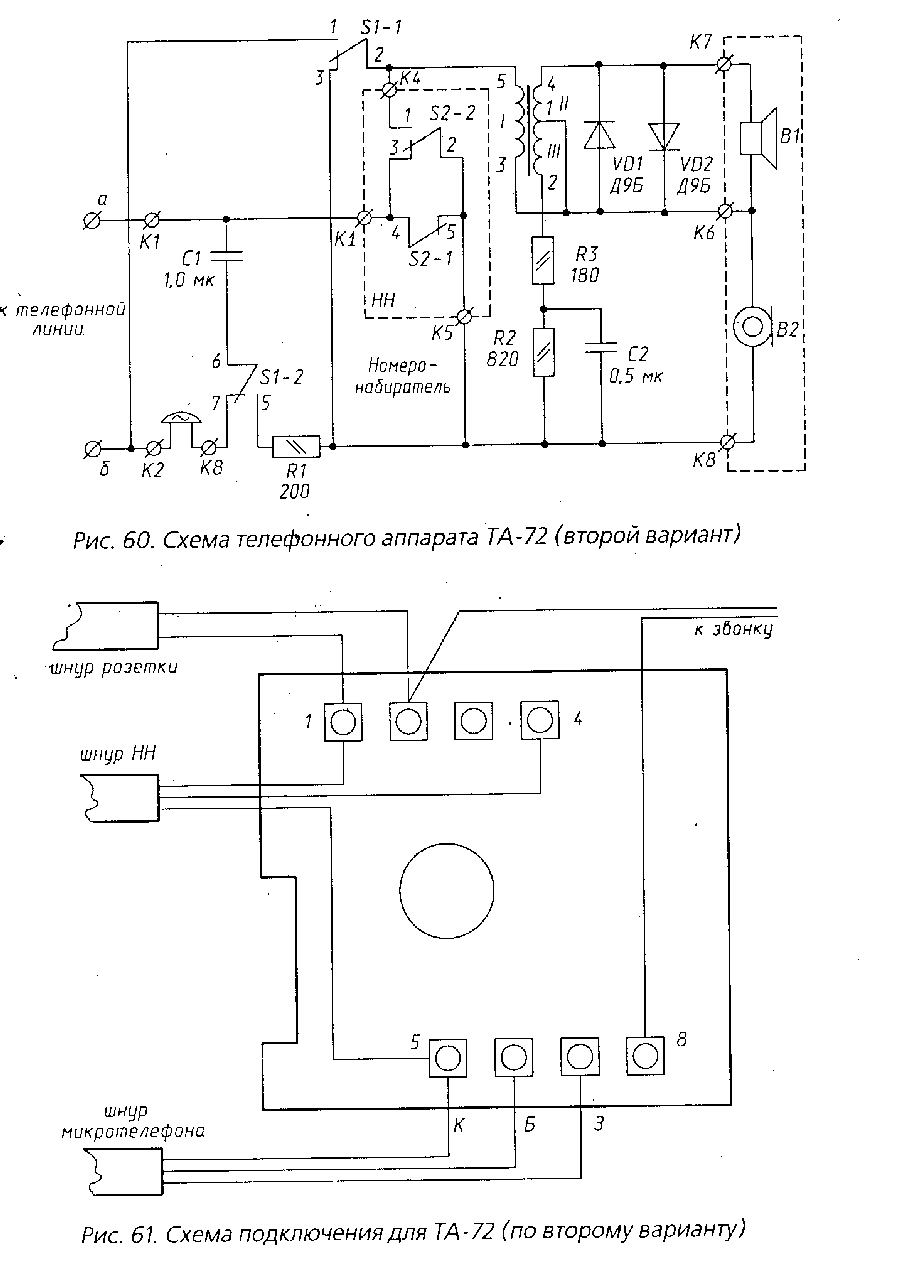

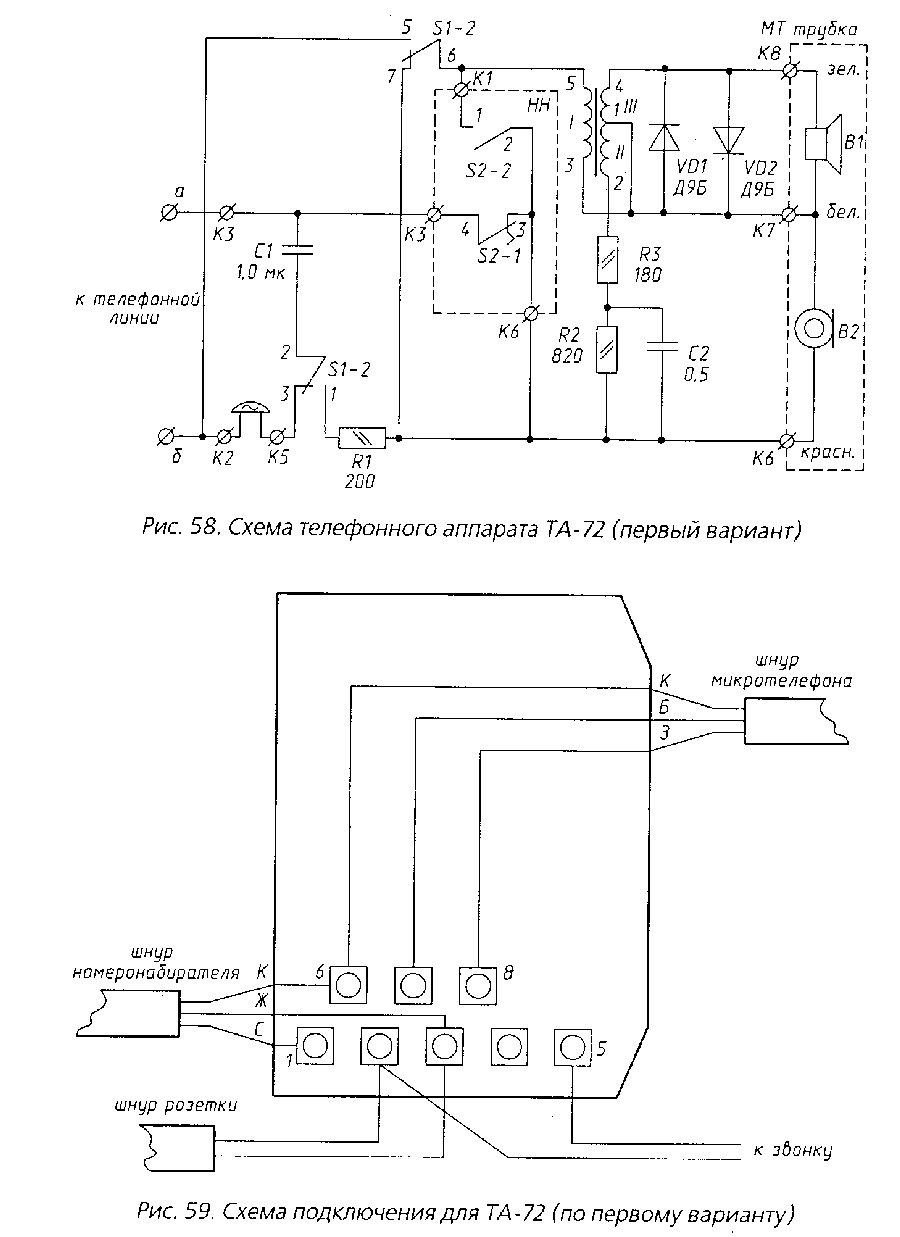

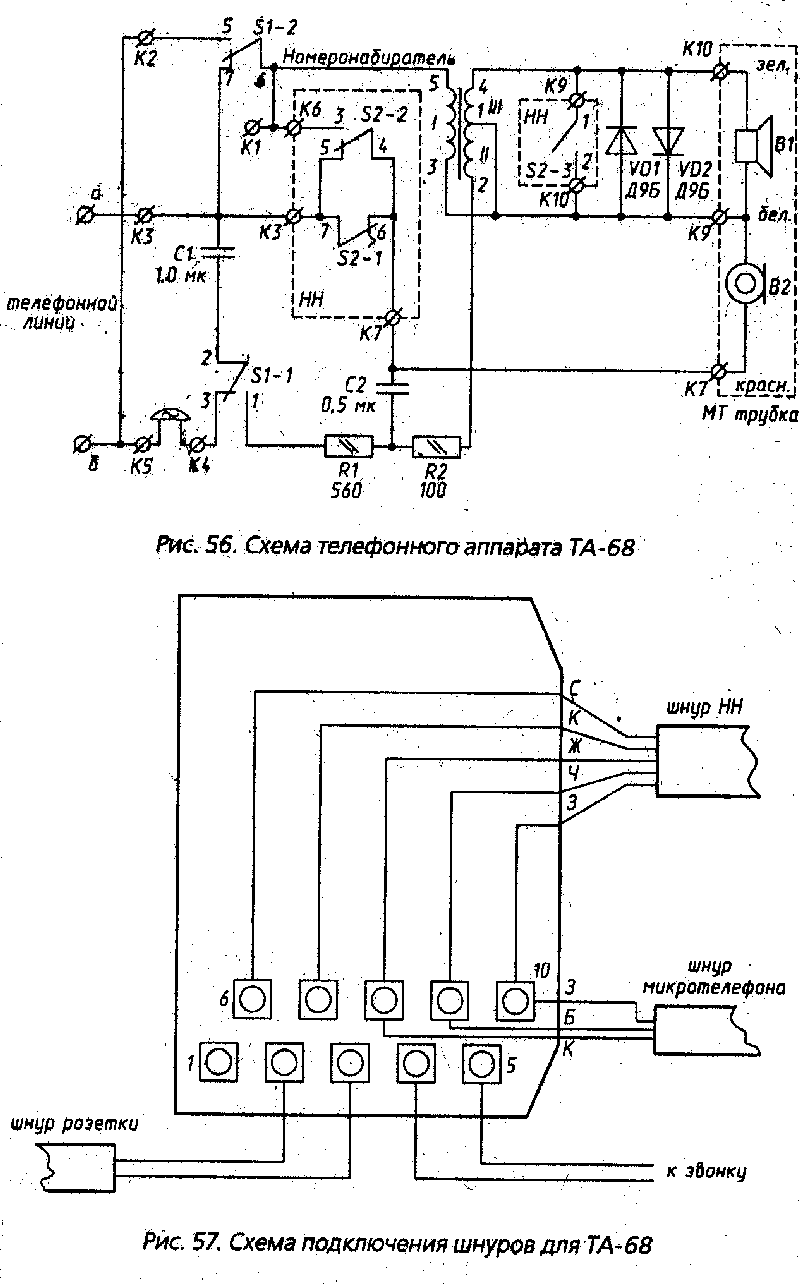

ТА-68 и ТА-72 (первый и второй
вариант), к которым приятно и удобно подключаться. (Любезно предоставлено
smvl.newmail.ru)
Коллеги рекомендуют подключать в параллель микрофону т пр. разные кондеры
- можно попробовать для конкретной АТС (например, smvl.newmail.ru
советует: 1.Вводим 68 нан м/у микрофонными и телефонными клемами. 2.В параллель
кондюку в 0,5 мкф присобачиваем кондюк в 1,0 мкф. И тогда себя через трубу
чуть меньше слышится, меньше становится эффект "канализации".) Имхо, это
зависит от конкретной АТС (у него - ДШ 249).
Можно запитать лежащую дома трубу от 7-вольтового блока питания на 1 А, тогда у вас освободится аккумулятор, что полезно - уж очень эти ублюдки прожорливы!
И главное, не забывайте, что при длительном разговоре по трубе можно изрядно нагреть голову радиоизлучением, что не очень полезно (был прецедент простужания ушей после 20 минут трепа на максимальной мощности, за городом). Поэтому настоятельно рекомендую использовать гарнитуру или выносную трубку (а может, handsfree, только провод, идущий к ней, не хило бы намотать на ферритовое колечко, чтобы ВЧ не лезла прямо в ухо)! Уж если вы наваяли этот девайс, то гарнитуру к нему сделать - это для вас как два пальца... показать.
По поводу продажи: имхо, описанный девайс НЕ ДОВЕДЕН до состояния, когда его будет не стыдно продать. Лично я от него коммерческой выгоды пока не ищу. Паять на продажу мне его просто лень. Хотя предложения рассматриваются (для пайки есть человек). Авторское вознаграждение, ессно, приветствуется :) .
Между прочим, за такого типа гейт (или роутер) берут денег, и немало :((( - здесь. Так что дадим бой размечтавшимся буржуинам!
